一、產品概述

　　山東新澤儀器有限公司根據煤化工、石化化工、化工等行業的不同工況條件提供了CO、H2S、CO2、H2、NH3、CH4等多種過程氣體分析的產品。尤其是在合成氨尿素、石化催化裂化、天然氣、氯堿化工、燃料油生產、乙烯裂解、醇類紙類生產及各種烴類衍生物生產工藝中各種氣體成分的精密測量與分析控制，經過多年的經驗開發出成熟的TK-5000系列化工行業氣體分析系統。

　　TK-5000在線分析監測系統的目的主要有三種：1、安全監控，監測超標后會引起爆炸危險的介質，測量結果要參與聯鎖控制，確保人員和設備的安全。2、過程控制，監測工藝生產狀態是否正常，從而保證最終產品質量。3、環保監測，監測向環境排放的廢氣中對大氣可造成污染的組分是否超標，控制生產過程對大氣環境的污染。

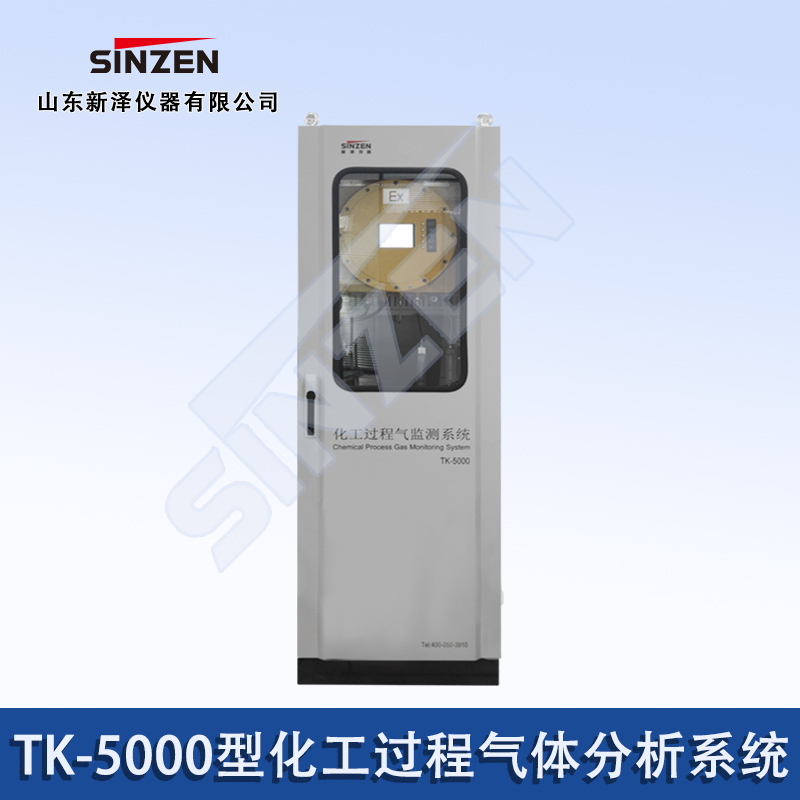

　　TK-5000化工行業在線分析監測系統主要針對高壓、防爆、水分大、油大、雜質大的條件下設計的獨特專門針對工藝條件的氣體分析系統。采用合理的采樣技術、成熟可靠的樣品預處理系統配置，對高溫、高腐蝕性、含有大量水份、重質油及固體雜質的樣品進行處理。可靠的產品品質和合理優化的集成方案，可以確保分析系統參與閉環控制和安全連鎖。

二、技術參數

　　1、檢測工藝點：指定工藝取樣點；

　　2、分析組分：CO、H2、CH4、O2、CO2、NH3、DP、熱值、烴類化合物等（量程根據要求定制）；

　　3、系統響應時間：≤75秒；

　　4、測量范圍：根據客戶要求定制；

　　5、測量精度：≤1% F.S.；

　　6、穩定性：零點漂移：量程的0.5% / 月，量程漂移：量程的0.5% / 月；

　　7、重復性：≤ 1%F.S.；

　　8、固體顆粒物過濾精度： 1μm；

　　9、系統維護周期：視現場情況而定；

　　10、信號輸出：4～20mA 隔離電流信號；

　　11、報警輸出：觸點容量3A／220V，功能自定義；

　　12、系統可靠性：平均無故障時間：MTBF≥20000小時；

　　13、PLC自動控制，連續取樣，分析結果超限預報警、連鎖控制功能；

　　14、輸出信號：4～20mA，控制報警信號NO/NC；

　　15、工作電源： 220VAC 50Hz；

　　16、工作溫度： ＋5℃～＋45℃；

　　17、環境濕度：≤90%；

　　18、防爆等級：EXDII CT6。

三、行業應用

　　1、熱值分析應用：天然氣在工業使用過程中可以使用氣體分析儀測量其熱值，保證其他的生產工藝的正常。

　　2、采氣集輸應用：在天然氣地面站場，來自各天然氣氣井的粗天然氣通常會傳輸?shù)矫撍具M行集中脫水處理，需要安裝在線水露點分析儀監測脫水效果。

　　3、天然氣凈化應用：經過初步處理的原料天然氣在天然氣凈化廠或處理站進行脫硫/脫碳、脫水、脫烴等凈化處理，產品天然氣進入長輸管道銷售給下游。通常需要在脫硫/脫碳裝置后配備在線硫化氫分析儀，在脫水裝置后配備在線水露點分析儀，有時還需要對進廠的原料天然氣中硫化氫進行實時監控，使出廠的天然氣符合GB/T 17820-2012標準。

　　4、長輸站場：從凈化廠外輸?shù)纳唐诽烊粴庾鳛槿剂虾凸I(yè)原料，通過天然氣管道傳輸分配到沿線工業用戶和城市，通常在長途管輸首站、末站、壓氣站，以及重要的輸配氣站、城市門站，需要實時監控管輸天然氣的水露點和硫化氫。
